arduino基础实验教程1-Arduino UNO R3 板载LED闪烁

本例是实现让Arduino板上的LED闪烁，频率为1次每秒。

1、工具与原料

• Arduino IDE 1.7.8

• Arduino UNO 控制器

• USB数据线


2、方法步骤

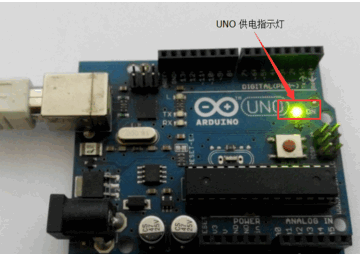

2.1 使用USB连接线连接电脑和UNO控制器，方口一端连接到UNO控制器的USB接口，扁口一端连接到电脑的USB接口，如图所示，连接后UNO控制器的ON（电源）灯亮起，说明控制器已经正常供电

2.2 打开Arduino IDE软件，选择“文件”—“示例”—“Basic”—“Blink”

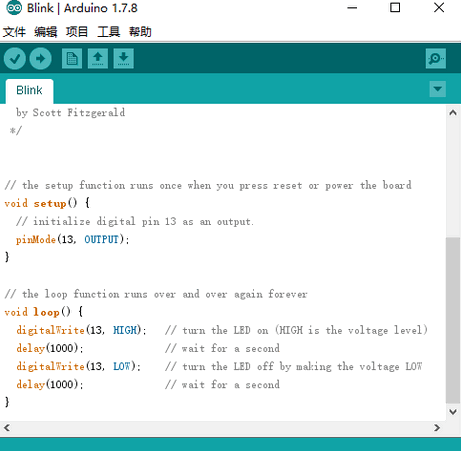

2.3  打开Blink程序如下图所示



（1）pinMode(13, OUTPUT);为引脚功能设定

（2）digitalWrite(13, HIGH);digitalWrite(13, LOW);为设置引脚的高低电平
（3） delay(1000);为延时函数，延时1000ms
2.4 选择“工具”—“板”—“Arduino UNO”，如图所示：

2.5 选择“工具”—“端口”—“COM14（Arduino UNO）”，如图所示：

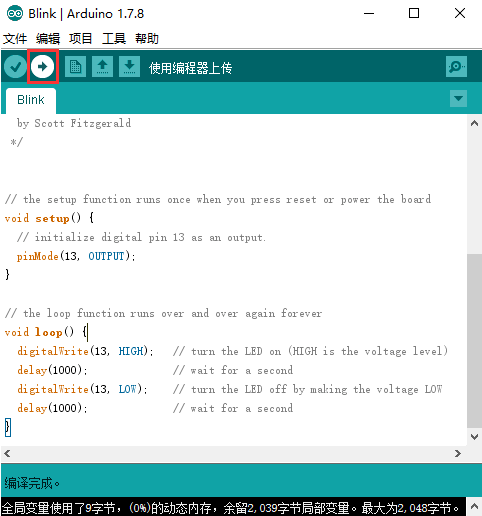

2.6 首先进行程序验证，如果程序无误，则效果如下图所示：


2.7 点击上传按钮进行程序的上传，上传过程中，Arduino UNO控制器的TX、RX两个LED会交替闪烁，完成上传后软件出现如下图提示，标识上传成功，此时Arduino UNO 控制器板载的“L”灯应该已经开始闪烁。

注：由于Arduino UNO程序上传使用串口通信，所以在上传过程中通信灯（TX、RX）会交替闪烁。

---
