arduino基础实验教程6-Arduino 电位计调节LED亮度

之前介绍了使用软件编程来实现呼吸灯的效果，本次我们来借助一个硬件 — 旋转角度电位计来实现LED呼吸灯。
1、工具原料

• Arduino 实验套装（Arduino UNO 控制器，跳线，面包板，USB数据线）

• 旋转角度电位计10K * 1个

• 5mm LED 发光二极管 * 1个

• 470 欧直插电阻 * 1个


2、方法步骤

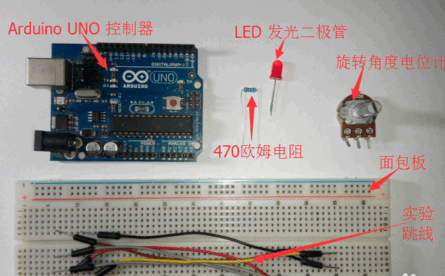

2.1 准备实验需要用到的硬件，如图所示：

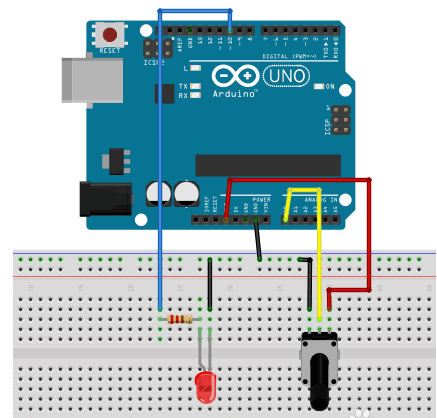

2.2 按照下图中的电路，进行实验硬件的连接

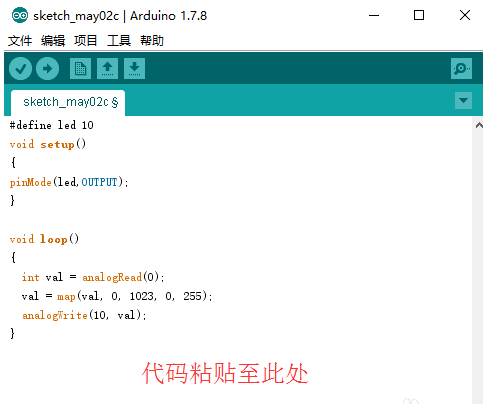

2.3 将下列程序复制到Arduino IDE中，如下图所示：

复制

#define led 10

void setup()

{

pinMode(led,OUTPUT);

}

void loop()

{

  int val = analogRead(0);

  val = map(val, 0, 1023, 0, 255);

  analogWrite(10, val);

}

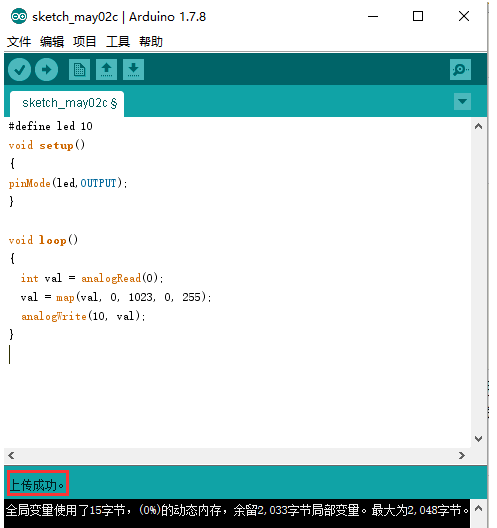

2.4 使用USB数据线连接Arduino UNO 控制器和电脑，选择正确的板型（Arduino UNO 和）、端口，点击上传，无误情况下软件会显示如下结果。

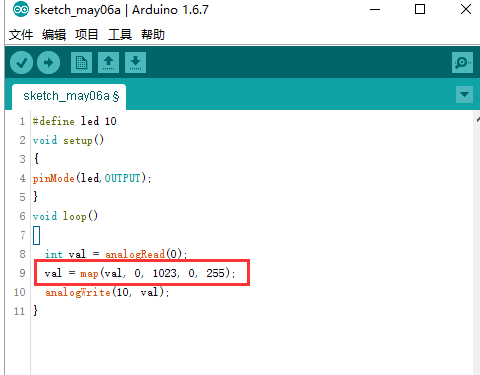

2.5 代码回顾：如下图所示中的代码
val = map(val, 0, 1023, 0, 255);语法：long map  ( long  x,    long  in_min,    long  in_max,    long  out_min,    long  out_max    )
参数：
x 要映射的值
in_min 映射前区间
in_max 映射前区间
out_min 映射后区间
out_max 映射后区间
作用：等比映射
将位于[in_min, in_max]之间的x映射到[out_min, out_max]
例如本例中
val = map(val, 0, 1023, 0, 255); 作用是将模拟量从[0,1023]映射到[0,255]区间。


2.6 硬件回顾：

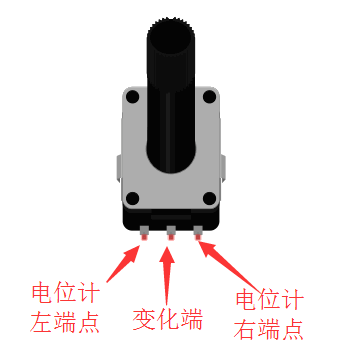

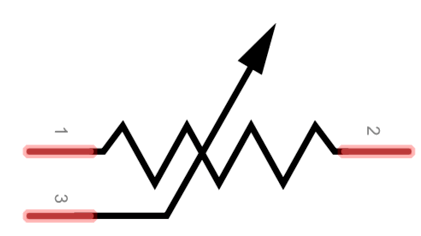

旋转角度电位计,又称为可变电阻，范围比较小，一般为几欧姆至几千欧姆之间，阻值允许偏差±5%和±10%。这种电位器通常用于电源调节或大电流分压电路中。由于它是电阻丝绕制而成（相当于线圈），其电感量较大，故线绕电位器很少用于高频电路。原理图中符号及引脚定义如下图所示，电位计左右（原理图中的1、2）端点间阻值为可变电阻的总阻值，通过旋转电位计，可以改变任意端点到变化端（3）的阻值大小。

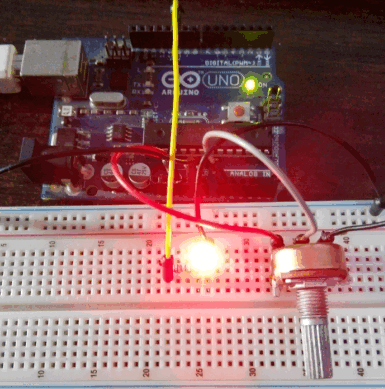

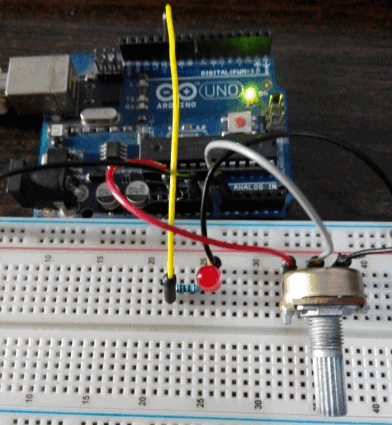

2.7 实验效果：当旋转角度电位计从左侧端点到右侧端点时，LED由亮逐渐变化到灭；当旋转角度电位计从右侧端点回到左侧端点时，LED由灭到亮。如下图所示，为LED的最亮状态和熄灭状态，在旋转角度电位计变化过程中，小灯有一个由亮变灭的过程。


注：旋转角度电位计的中间引脚需要连接到Arduino UNO控制器的模拟输入引脚，否则电位计的旋转不能改变LED的亮度。

---
